Nastavení osvětlení, světel a DJI AL1 na dronech DJI Matrice 4 (T, E, D, TD)

Postup jak zapnout a konfigurovat osvětlení dronu (zábleskové světlo/maják, poziční světla, spodní světlo, případně světlo DJI AL1) na DJI Matrice 4 T, DJI Matrice 4 E, DJI Matrice 4 D, nebo DJI Matrice 4TD naleznete níže.

Zapnutí dronu a ovladače - krok 1

Vstup do ovládání/náhledu kamery - krok 2

Kontrola nastavení dronu, ovladače apod. - vykřížkování vpravo nahoře - krok 3

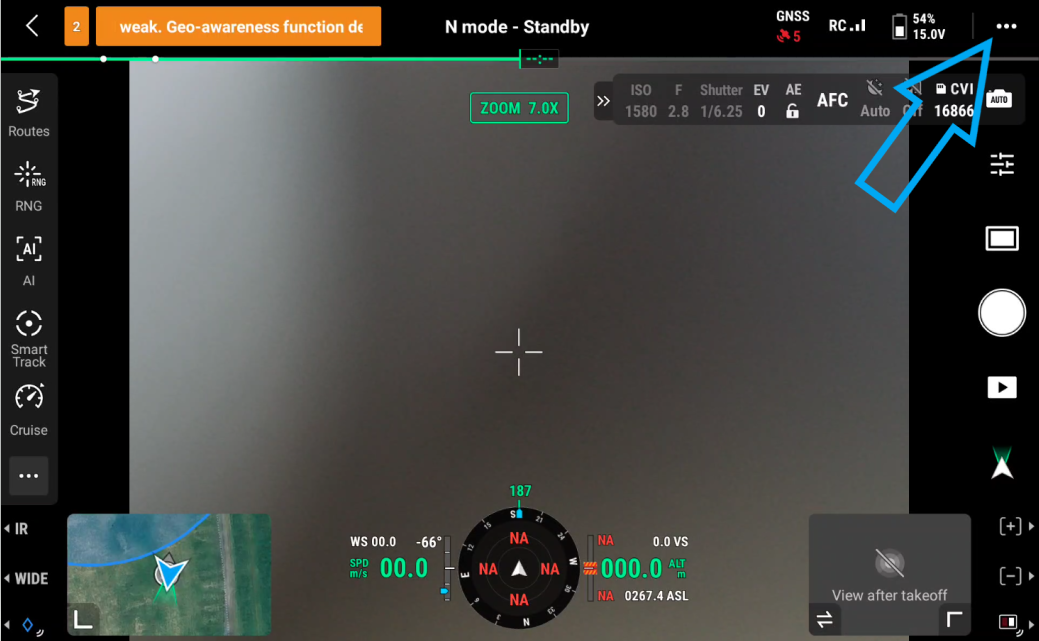

V přehledu, kdy vidíte náhled z kamery klikněte do pravého horního rohu, kde najdete ikonku  a následně se zobrazí menu s cca 8 položkami - krok 4

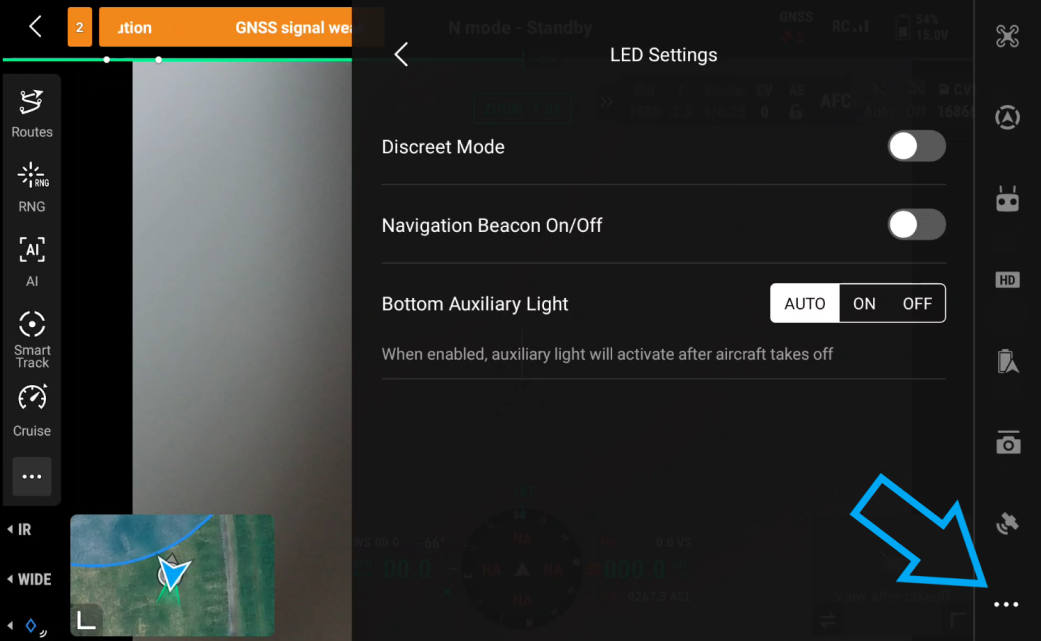

Nás v rozbaleném menu zajímá poslední položka s ikonkou opět tří teček , na kterou klikneme a následně se zobrazí menu, kterém si můžeme vybrat z nastavení světel (krok 5):

Discreet mode - pokud tento režim zapneme, tak se na dronu vypne veškeré osvětlení (koncové barevné světla na ramenech, maják, osvětlení baterie i spodní světla) po přepnutí se objeví tabulka, kde je zapnutí discreet módu(tedy vypnutí všech světel) potřeba potvrdit "OK"

Navigation beacon - zapnutí nebo vypnutí zábleskového světla/majáku

Bottom auxiliary light - tímto zapínáme spodní přistávací světlo na dronu - můžeme si vybrat:

• "AUTO" - dron si zapne spodní světlo při přistání a vzletu automaticky, dále
• "ON" - spodní světlo bude stále zapnuté (POZOR - světlo bude stále zapnuté, ale jen při zapnutých motorech - po přistání a před vzletem, tedy s vyplými motory bude světlo vyplé i přes to, že je v poloze "ON")
• "OFF" - spodní světlo bude vždy vypnuté

Zapnutí/vypnutí spodního světla lze z jakéhokoliv důvodu nastavit na fyzické tlačítko na ovladači - a to např. tlačítko C3 nebo na "5D button" - tedy malý joystick, který najdete na ovladači v jeho pravé spodní části.

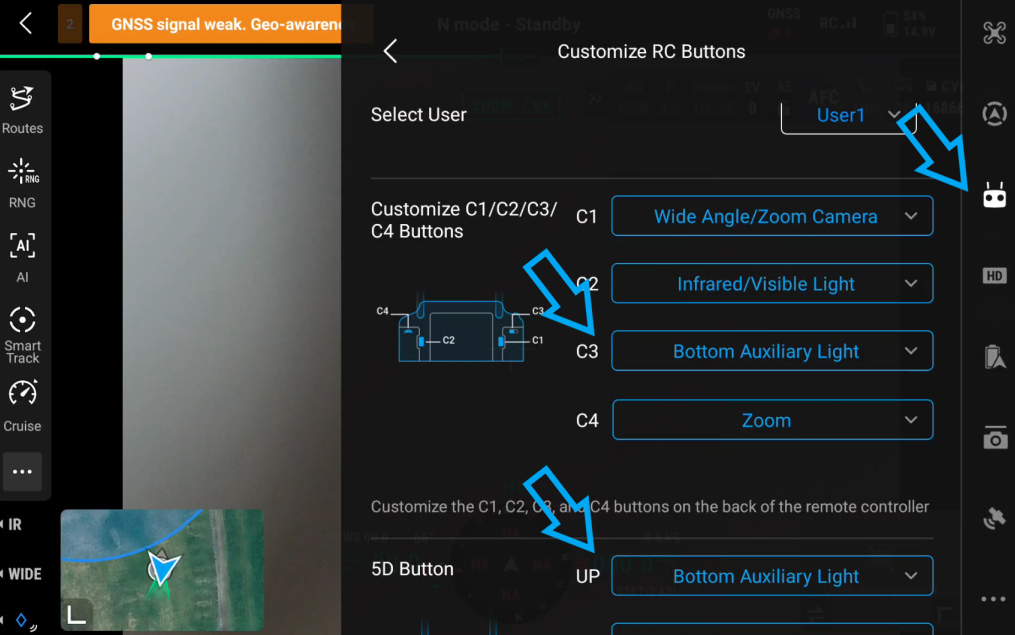

Je potřeba otevřít menu pomocí ikony  vpravo nahoře a následně vybrat třetí záložku s ikonou ovladače.

Následně je potřeba vybrat, které tlačítko chcete nastavit a hledat funkci "Bottom Auxiliary light" (případně jinou, dle potřeby, ale pozor, ne na všechny tlačítka lze nastavit každá funkce) - my jsme provedli nastavení pro tlačítko C3 a na joysticku jsme nastavili zapínání světla při pohybu joysticku nahoru.- krok 6

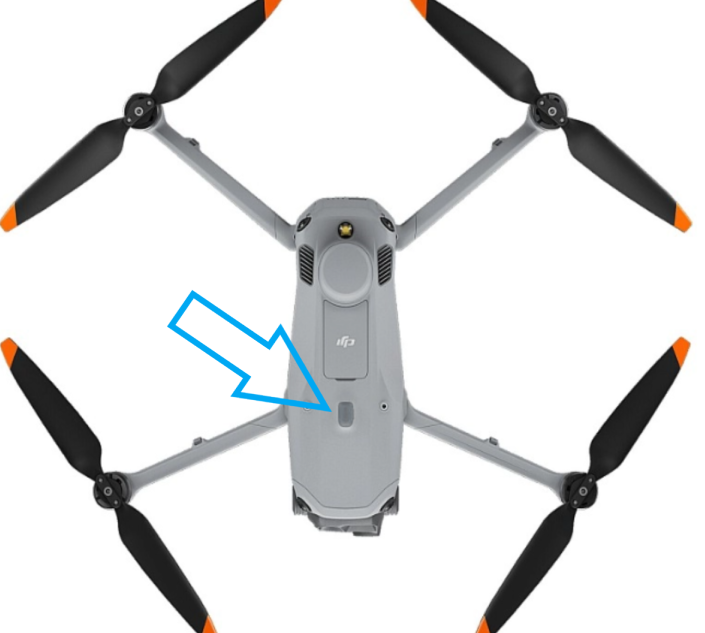

Pokud bychom chtěli ovládat světlo DJI AL1 - tak odklopíme krytku USB-C konektoru na horní straně dronu a světlo nasuneme/připojíme na konektor, a dotáhneme šroubky. - krok 7

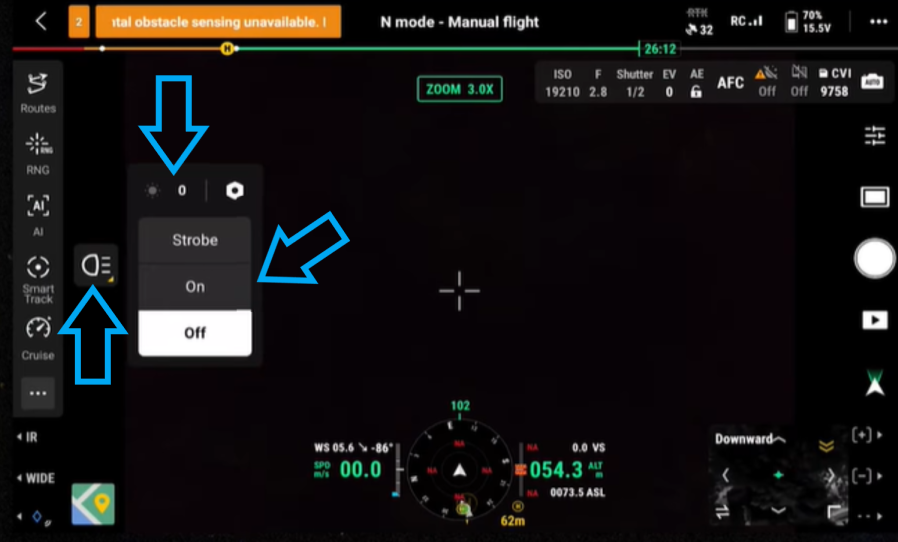

Následně se na displeji ovladače zobrazí v levé střední části ikonka světla, kterou můžeme rozkliknout a světlo zapnout "ON", vypnout "OFF" nebo zapnout režim stroboskopu "Strobe", nad tímto režimem je tlačítko s číslem - zde nastavujeme intenzitu světla, vpravo od něj je pak tlačítko s ozubeným kolečkem pro nastavení světla. - krok 8

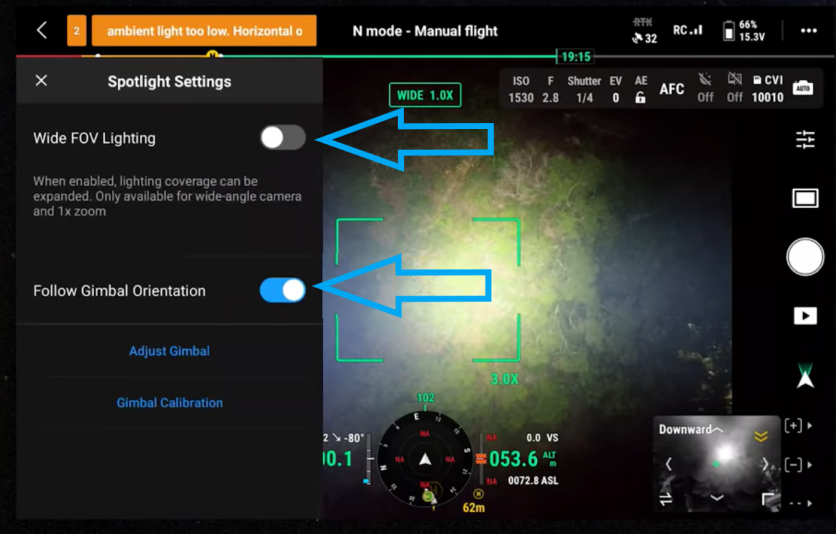

V nastavení je možné zapnout: - krok 9

Wide FOV Lightning - jednotlivé světla se oproti sobě lehce pootočí a tím se dosáhne širšího nasvícení scény

Follow Gimbal orientation - světlo se bude sklápět zároveň s kamerou

Nyní máte nastavené zapínání světel a dokonce je máme namapované i na fyzická tlačítka. Umíme také ovládat externí, samostatně dokupovatelné světlo DJI AL1. :)
