    Uživatelský návod QSG pro DJI Mavic 3 (T, E, Ta-C1, E-C1, M)

    DJI Mavic 3 Thermal Advanced C1, DJI Mavic 3 Enterprise C1 (také DJI Mavic 3T a Mavic 3E) či DJI Mavic 3 Multispectral je vybaven infračervenými (dolů) a všesměrovými systémy snímání - kamerami*. Ty umožňují vznášení a létání v interiéru i exteriéru a automatický návrat domů s funkcí vyhýbání se překážkám ve všech směrech (ve dne a při velikosti překážek alespoň 50 cm). Díky přesnému 3-osému závěsu, zvládne účinně stabilizovat vysoce výkonná užitečná zatížení, a pomocí aplikace DJI PILOTTM 2 lze v reálném čase sledovat obraz přenášený z kamer a pořizovat fotografie či videa. Vestavěný systém DJI AirSense detekuje blízké letouny v okolním vzdušném prostoru, aby byla zajištěna bezpečnost, a světelný maják pomáhá s označením letounu během letu. Letoun je vybaven portem PSDK pro připojení kompatibilního příslušenství, které může sloužit k rozmanitým potřebám a situacím, například zabezpečení, hlídkové inspekci, mapování atd.

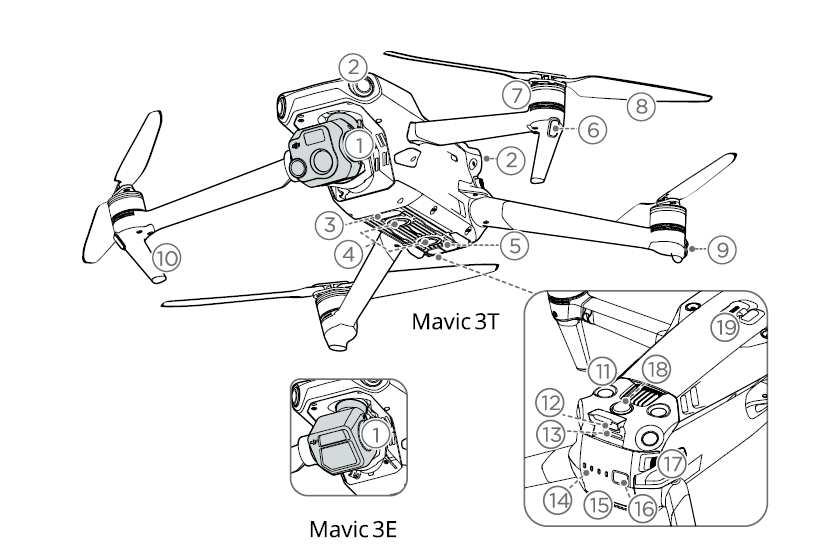

    1. Stabilizovaný závěs s kamerou
    2. Horizontální všesměrový systém snímání
    3. Pomocné spodní světlo
    4. Spodní systém snímání
    5. Infračervený systém snímání
    6. Přední LED světla
    7. Motory
    8. Vrtule
    9. Stavový indikátor letounu
    10. Podvozek (vestavěné antény)
    11. Horní systém snímání
    12. Port USB-C pro nabíjení dronu, případně pro přenos dat (dron musí být zapnutý)
    13. Slot na MicroSD kartu
    14. Kontrolky úrovně nabití akumulátoru
    15. Inteligentní letový akumulátor
    16. Tlačítko ON/OFF
    17. Pojistky akumulátoru
    18. Maják
    19. PSDK port - např pro připojení RTK modulu, či dalších příslušenství přes USB-C

    * Infračervené snímací systémy jsou ovlivněny okolními podmínkami. Další informace naleznete v uživatelské příručce.

    ** Modely Mavic 3E a Mavic 3T jsou vybaveny různými kamerami. Viz. váš aktuální zakoupený výrobek.

    Dálkový ovladač

    Dálkový ovladač DJI RC Pro Enterprise je vybaven technologií O3 Enterprise, nejnovější verzí technologie přenosu obrazu OCUSYNCTM, která je charakteristická pro DJI, a dokáže přenášet živý HD obraz z kamery letadla na vzdálenost až 15 km*. Na ovladači se nachází celá řada ovládacích prvků letounu a závěsu včetně programovatelných tlačítek. Vestavěný mikrofon umožňuje nahrávání hlasu a 5,5“ obrazovka s vysokým jasem 1000 cd/m2 se může pochlubit rozlišením 1920×1080 pixelů. Uživatelé se mohou připojit k internetu prostřednictvím Wi-Fi a operační systém Android je vybaven řadou funkcí, jako je Bluetooth a GNSS.

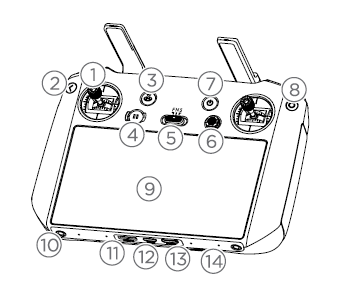

    1. Ovládací páčky
    2. Zpět/funkční tlačítko
    3. RTH tlačítko (návrat domů)
    4. Tlačítko pozastavení letu
    5. Tlačítko režimu letu
    6. 5D tlačítko - uživatelsky nastavitelné
    7. Tlačítko ON/OFF
    8. Tlačítko potvrzení
    9. Dotyková obrazovka
    10. Závitový otvor M4
    11. Slot na MicroSD kartu
    12. Port USB-C
    13. Port HDMI Mini
    14. Mikrofon

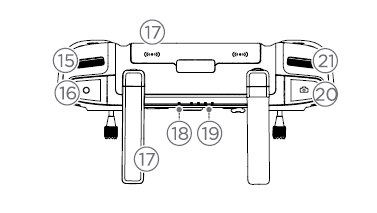

    15. Ovládací kolečko závěsu
    16. Tlačítko nahrávání
    17. Antény
    18. Stavová LED
    19. Kontrolky úrovně nabití
    20. Tlačítko ostření/spouště
    21. Ovládací kolečko pro nastavení kamery

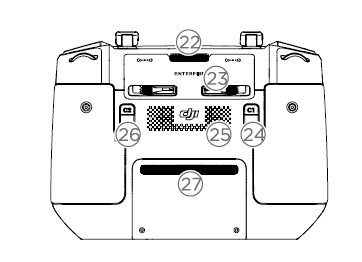

    22. Odvětrávací otvor
    23. Prostor pro uložení ovládacích páček
    24. Programovatelné tlačítko C1
    25. Reproduktor
    26. Programovatelné tlačítko C2
    27. Přívod vzduchu

    * Dálkový ovladač může dosáhnout své maximální přenosové vzdálenosti (FCC - norma pro USA) v otevřeném prostoru bez elektromagnetického rušení ve výšce přibližně 120 m.

    Tutoriály

    Naskenujte QR kód nebo navštivte oficiální webové stránky DJI a podívejte se na výuková videa.

    https://www.dji.com/mavic-3-enterprise/video

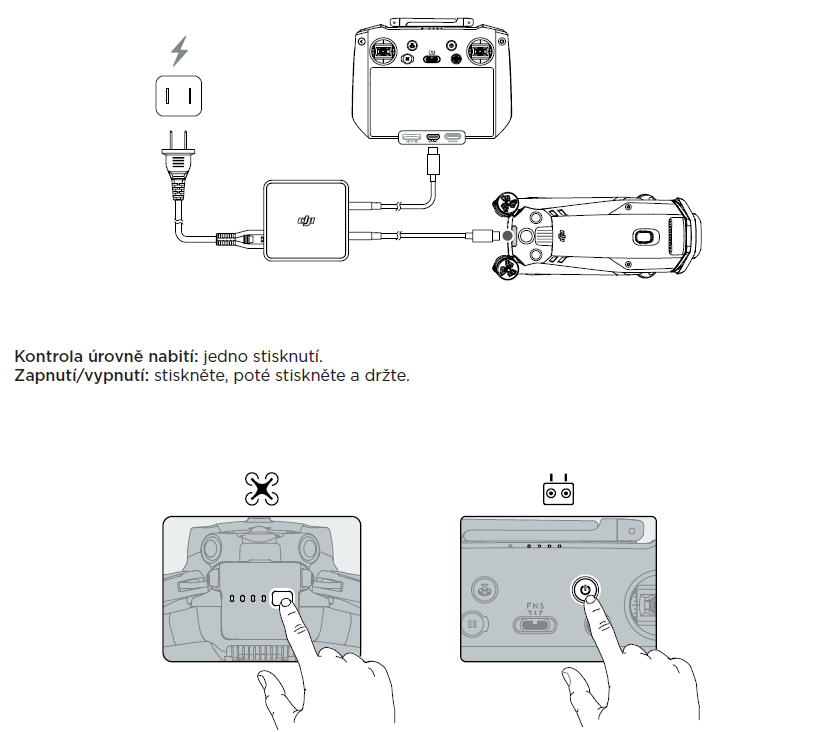

    Nabíjení akumulátorů

    Před prvním použitím nabijte, a tím tak aktivujte, inteligentní letový akumulátor (před aktivací nabitím nebo alespoň přpojením k nabíječce na krátkou chvíli nelze akumulátor a tedy ani dron z bezpečnostních důvodů zapnout) i vestavěný akumulátor dálkového ovladače.

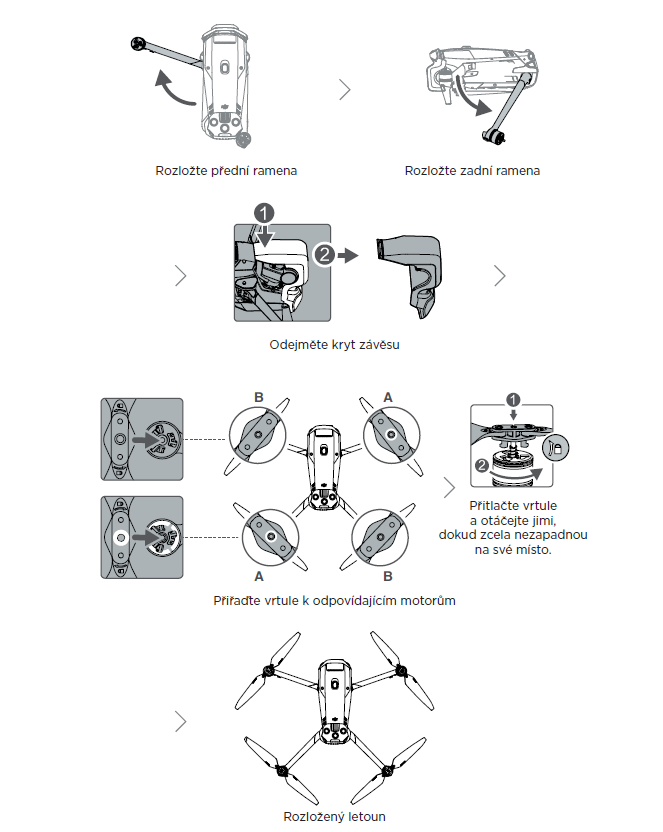

    Příprava letounu



    • Přední ramena rozložte dříve než zadní ramena. Všechna ramena a vrtule musí být před vzletem rozloženy.

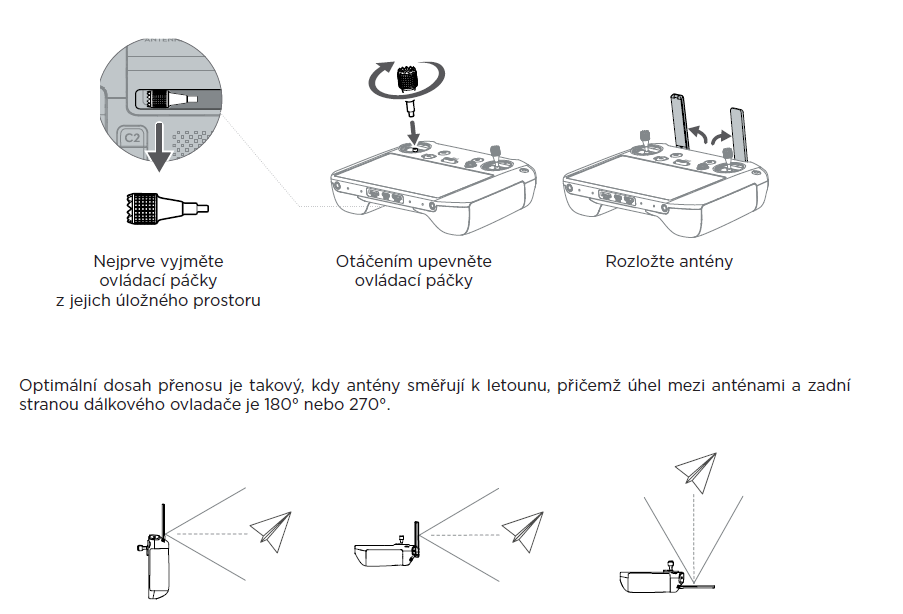

    Příprava dálkového ovladače

    • NEPOUŽÍVEJTE jiná bezdrátová zařízení na stejné frekvenci jako dálkový ovladač, aby nedocházelo k rušení signálu.
    • Pokud je přenosový signál slabý, zobrazí se v aplikaci DJI Pilot 2 varovné hlášení. Nastavte antény tak, abyste se ujistili, že je letoun v optimálním přenosovém rozsahu.

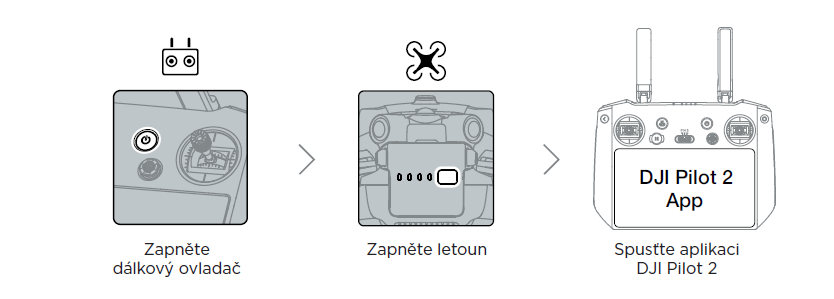

    Příprava na vzlet

    • K aktivaci letounu a dálkového ovladače je nutný účet DJI (ten si můžete vytvořit např. zde nebo na dji.com) a připojení k internetu. Před aktivací letounu v aplikaci DJI Pilot 2 zapněte dálkový ovladač a postupujte podle pokynů k aktivaci.

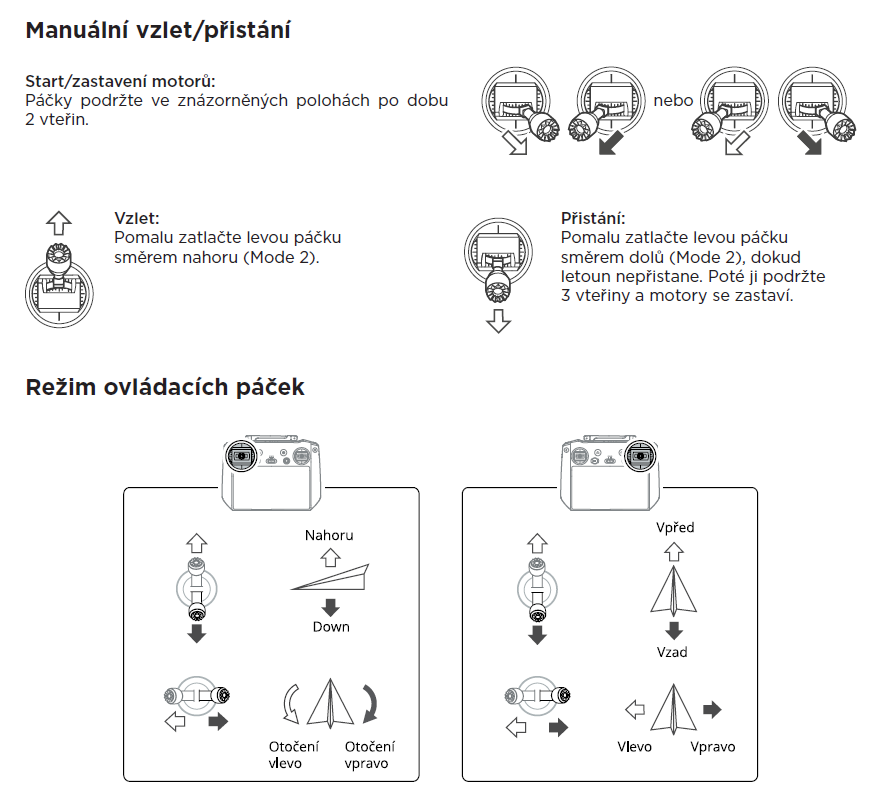

    Let



    Výchozí režim ovládacích páček je režim 2 (Mode 2). Levá páčka ovládá výšku a kurz letadla, zatímco pravá ovládá pohyb vpřed, vzad a do stran.

    • Před vzletem vždy nastavte vhodný režim RTH a výšku RTH (návratu domů).
    • Pro nouzové zastavení během letu stiskněte tlačítko stiskněte tlačítko Flight Pause (pozastavení letu).

    Technické specifikace



    Obecné



    Vzletová hmotnost (včetně vrtulí)

    915 g (Mavic 3E); 920 g (Mavic 3T), 899 g (Mavic 3E C1 a Mavic 3Ta C1)

    Max. Vzletová hmotnost

    1050 g - Mavic 3E a Mavic 3T

    Provozní frekvence

    2,400 - 2,483 GHz; 5,725 - 5,850 GHz

    Max. rychlost stoupání

    8 m/s (režim Sport)

    6 m/s (režim Normal)

    Max. rychlost klesání

    6 m/s (režim Sport)

    6 m/s (režim Normal)

    Maximální horizontální rychlost (blízko hladiny moře, bezvětří)

    21 m/s (režim Sport), 19 m/s (režim Sport, EU)

    15 m/s (režim Normal)

    Maximální provozní výška nad hladinou moře (bez užitečného zatížení)

    6000 m

    Max. doba letu (bezvětří)

    45 minut - 36 min (Mavic 3TA C1, 3E C1)

    Max. doba visení (bezvětří)

    38 minut - 30 min (Mavic 3TA C1, 3E C1)

    Max. rychlost větru

    12 m/s

    Rozsah provozních teplot

    -10 až 40 °C

    GNSS

    GPS+Galileo+BeiDou+GLONASS (GLONASS  je podporován pouze při zapnutém modulu RTK)

    Provozní frekvence

    2,400-2,4835 GHz; 5,725-5,850 GHz*

    Vysílací výkon (EIRP)

    2,4 GHz: <33 dBm (FCC), <20 dBm (CE/SRRC/ MIC)

    5,8 GHz: <33 dBm (FCC), <14 dBm (CE), <30 dBm (SRRC)

    Rozhraní

    USB-C, slot na MicroSD kartu, PSDK port

    Závěs



    Rozsah úhlových vibrací

    ±0.007°

    Ovladatelný rozsah

    Klopení: -90° až +35°

    Širokoúhlá kamera (Mavic 3E)



    Senzor

    4/3 CMOS, efektivní pixely: 20MP

    Objektiv

    FOV: 84°

    Ekvivalent: 24 mm

    Clona: f/2.8~f/11

    Ostření: 1 m až ∞ (s autofocus)

    Tele kamera (Mavic 3E/3T)



    Senzor

    1/2“ CMOS, efektivní pixely: 12MP

    Objektiv

    FOV: 15°

    Ekvivalent: 162 mm

    Clona: f/4.4

    Ostření: 3 m až ∞



    Širokoúhlá kamera (Mavic 3T)



    Senzor

    1/2“ CMOS, efektivní pixely: 48MP

    Objektiv

    FOV: 84°

    Ekvivalent: 24 mm

    Clona: f/2.8

    Ostření: 1 m až ∞

    Termokamera (Mavic 3T nebo Mavic 3TA C1)



    Senzor

    Nechlazený VOx mikrobolometr

    Objektiv

    DFOV: 61°

    Ohnisková vzdálenost: 9,1 mm (ekvivalent: 40 mm)

    Clona: f/1.0

    Ostření: 5 m až ∞

    DJI Mavic 3TA:
    DFOV: 41.2°
    Ekvivalent: 60mm
    Clona: f/1.0
    Ostření: 5 m až ∞

    Přesnost infračerveného měření teploty [4]

    ±2 °C nebo ±2 % (při použití větší hodnoty)

    Inteligentní letový akumulátor pro dron DJI Mavic 3T/3E



    Kapacita

    5000 mAh

    Napětí

    15,4 V

    Nabíjecí napětí

    17,6 V

    Typ baterie

    LiPo 4S

    Kapacita

    77 Wh

    Hmotnost

    335,5 g

    Dobíjecí teplota

    5 až 40 °C

    Nabíječ akumulátorů



    Vstup

    100~240 VAC; 50~60 Hz; 2,5 A

    Napětí

    Max. 100 W (celkem)

    Při použití obou portů je maximální výkon jednoho z nich 82 W. Nabíječka dynamicky rozdělí výkon obou portů podle aktuálního zatížení.

    Dálkový ovladač (Model: RM510B)

    Obecné



    Hmotnost

    cca 680 g

    Akumulátor

    Li-ion (5000 mAh @ 7,2 V)

    Úložiště

    ROM 64 GB + rozšiřitelné úložiště pomocí karty microSD

    Provozní doba

    3 hodiny

    Provozní teplota

    -10 až 40 °C

    Dobíjecí teplota

    5 až 40 °C

    GNSS

    GPS + Galileo + GLONASS

    Bluetooth



    Protokol

    Bluetooth 5.1

    Provozní frekvence

    2,4 až 2,4835 GHz

    Vysílací výkon (EIRP)

    <10 dBm

    Wi-Fi



    Protokol

    802.11 a/b/g/n/ac/ax

    Support 2×2 MIMO Wi-Fi

    Provozní frekvence

    2,4 až 2,4835 GHz; 5,150-5,250 GHz;

    5,725-5,850 GHz*

    Vysílací výkon (EIRP)

    2,4 GHz: <26 dBm (FCC); <20 dBm (CE/

    SRRC/MIC)

    5,1 GHz: <26 dBm (FCC); <23 dBm (CE/ SRRC/

    MIC)

    5,8 GHz: <26 dBm (FCC/SRRC); <14 dBm (CE)

    O3 Enterprise



    Provozní frekvence

    2,4 až 2,4835 GHz, 5,725 až 5,850 GHz*

    Maximální přenosová vzdálenost (bez rušení a překážek)

    15 km (FCC); 8 km (CE/SRRC/MIC)

    Maximální přenosová vzdálenost (s rušením)

    Silné rušení (městská krajina, omezená viditelnost, mnoho konkurenčních signálů): 1,5-3 km (FCC/CE/

    SRRC/MIC)

    Střední rušení (příměstská krajina, otevřená viditelnost, některé konkurenční signály): 3-9 km

    (FCC); 3-6 km (CE/SRRC/ MIC)

    Slabé rušení (otevřená krajina s bohatou viditelností, málo konkurenčních signálů): 9-15 km (FCC); 6-8 km (CE/ SRRC/MIC).

    Vysílací výkon (EIRP)

    2,4 GHz: <33 dBm (FCC); <20 dBm (CE/ SRRC/

    MIC)

    5,8 GHz: <33 dBm (FCC); <14 dBm (CE);

    <23 dBm (SRRC)

    * Frekvence 5,8 a 5,1 GHz jsou v některých zemích zakázány. V některých zemích je frekvence 5,1 GHz povolena pouze pro použití v interiéru.

    ** Údaje jsou testovány v prostředí bez překážek pro různé typické scénáře intenzity rušení, bez záruky skutečné letové vzdálenosti, pouze orientační.

    Recyklace (Evropská unie)

    Elektrická zařízení opatřená symbolem přeškrtnuté popelnice nesmějí být vyhazována do běžného domácího odpadu, namísto toho je nutno je odevzdat ve specializovaném zařízení pro sběr a recyklaci. V zemích EU (Evropské unie) nesmějí být elektrická zařízení vyhazována do běžného domácího odpadu (WEEE - Waste of Electrical and Electronic Equipment - Likvidace elektrických a elektronických zařízení, směrnice 2002/96/EG).  Nežádoucí  zařízení  můžete  dopravit  do  nejbližšího  zařízení  pro  sběr nebo  recyklačního  střediska. Zařízení poté budou likvidována nebo recyklována bezpečným způsobem zdarma. Odevzdáním ne-žádoucího zařízení můžete učinit důležitý příspěvek k ochraně životního prostředí.

    EU prohlášení o shodě

    Tímto SZ DJI TECHNOLOGY Co. Ltd. prohlašuje, že typ rádiového zařízení: DJI Mavic 3E/3T a další zařízení s ním dodávaná jsou v souladu se směrnicí 2014/53/EU.

    Záruka

    TotalData s.r.o. zaručuje, že toto zařízení je v okamžiku prodeje prosto vad jak v materiálu, tak i v provedení. Tato záruka nekryje žádné části poškozené nesprávným užitím nebo v důsledku jejich úpravy; v žádném případě nemůže odpovědnost výrobce a dovozce přesáhnout původní pořizovací cenu zařízení. Firma TotalData s.r.o. si také vyhrazuje právo změnit nebo upravit tuto záruku bez předchozího upozornění. Zařízení je předmětem průběžného vylepšování a zdokonalování - výrobce si vyhrazuje právo změny konstrukčního provedení bez předchozího upozornění. Protože firma TotalData s.r.o. nemá žádnou kontrolu nad možným poškozením při přepravě, skladování a nad způsobem používání, nemůže být předpokládána ani přijata žádná odpovědnost za škody spojené s používáním zařízení. Tento záruční list opravňuje k provedení bezplatné záruční opravy výrobku dodávaného firmou TotalData s.r.o. ve lhůtě 24 měsíců. Záruka se nevztahuje na přirozené opotřebení v důsledku běžného provozu (tím je myšlena např. baterie a počet jejich cyklů). Pohyblivé díly zařízení (motory atd.) podléhají přirozenému opotřebení a po čase může být nezbytná jejich výměna. Záruka se nevztahuje také na jakoukoliv část zařízení, která byla nesprávně instalována, bylo s ní hrubě nebo nesprávně zacházeno, nebo byla poškozena při havárii, nebo na jakoukoliv část zařízení, která byla opravována nebo měněna neautorizovanou osobou. Stejně jako jiné výrobky jemné elektroniky nevystavujte toto zařízení působení vysokých teplot, nízkých teplot vlhkosti nebo prašnému prostředí. Neponechávejte jej po delší dobu na přímém slunečním světle.
